В минувшую субботу, 17 декабря 2010 г., в Управлении образования МО «Приморский муниципальный район» состоялась ежегодная районная учебно-исследовательская конференция учащихся старшего школьного возраста школ Приморского района. В этом году на конференции были представлены результаты исследования учениц 10 класса МОУ «Талажская СОШ» Братаевой Анастасии и Чембаковой Татьяны на тему «Исследование влияния физических параметров среды на качество связи по технологии VDSL», научный руководитель – Наговицын И.А.
В прошлом году на этой конференции уже была представлена работа учениц 11 класса МОУ «Талажская СОШ» Немановой Марии и Свириденко Евгении по проблеме сравнения основных экономических и эксплуатационных характеристик ламп накаливания и энергосберегающих ламп (ссылка на страничку на старом сайте ФФ), которая проводилась при непосредственной помощи кафедры общей физики нашего факультета! Если быть точнее – проводилась на базе лаборатории оптики и атомной физики, всем известной нам под №18. Работа была удостоена высоких оценок жюри. А материалы работы опубликованы в журнале «Радиомир».

В этом году мы продолжили хорошую начатую традицию. Актуальность работы была вызвана необходимостью исследования поведения технологии VDSL2 в реальных условиях. Летом 2010 года по данной технологии были объединены сети здания детского сада и интерната со зданием основной школы МОУ «Талажская СОШ». Вообще, данную проблему сегодня решают многие учреждения, которые располагаются в нескольких зданиях. Для МОУ «Талажская СОШ» создание канала связи было стратегически важным вопросом! Во втором здании располагаются детский сад и интернат, которые сегодня остро нуждаются в связи с основным зданием школы и в предоставлении современных ИТ-сервисов.

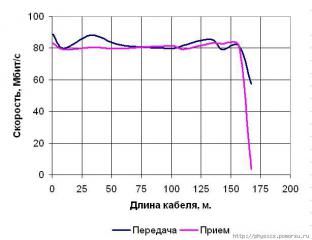

В работе был установлен предел длины кабеля между двумя устройствами, связанными по технологии Fast Ethernet (при использовании кабеля типа «витая пара» категории 5е). Этот предел составляет 160 метров. Реальная максимальная скорость обмена данными - по протоколу TCP. Она составляет 80 Мбит/с. А также развенчано распространенное предположение о том, что с увеличением длины кабеля скорость обмена данными снижается – скорость остается постоянной.

Рис. 1.

Наиболее эффективным вариантом замены Fast Ethernet (при необходимости связи по кабелю на расстоянии до 1,5 километров) сегодня является технология VDSL2. Несомненными плюсами данной технологии являются: 1) высокая скорость передачи данных (до 80 Мбит/с) и приема данных (до 40 Мбит/с) при длине кабеля до 350 метров, 2) работа в дуплексном режиме с использованием только 1 медной пары, 3) возможность использования существующих телефонных линий, проложенных кабелем типа «витая пара» категории не ниже 1. Основной проблемой при попытке реализации решения с использованием технологии VDSL/VDSL2 является практически полное отсутствие в доступных источниках информации о поведении технологий VDSL и VDSL2 в реальных условиях.

Данный недостаток был восполнен. В работе было проверено влияние длины кабеля,

Рис. 2.

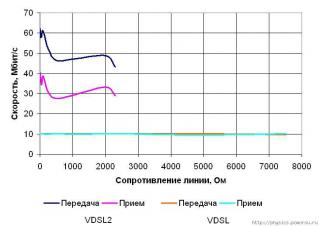

активного сопротивления линии

Рис. 3.

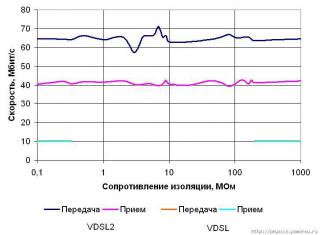

и сопротивление изоляции кабеля

Рис. 4.

на качество связи по рассматриваемой технологии. По результатам работы подготавливается публикация!

В заключение я бы хотел от своего имени и от имени школы выразить огромную благодарность:

1. Информационно-вычислительному центру ГОУ ВПО «Поморский государственный университет имени М.В. Ломоносова», а именно, директору центра Александру Егоровичу Гильдебранту и заместителю директора по хозяйственному обеспечению Юрию Геннадьевичу Гринюку за оказанные консультации и предоставленные дополнительные комплекты оборудования (для проведения комплексных исследований).
2. Архангельскому филиалу ОАО «Северо-Западный Телеком», а именно, специалистам отдела продаж и обслуживания корпоративных клиентов Ольге Евгеньевне Золотиловой и Нине Сергеевне Романовой, начальнику службы продаж и обслуживания корпоративных клиентов Артему Сергеевичу Суровцеву и коммерческому директору Архангельского филиала Владимиру Анатольевичу Макарову за положительное заключение на внедрение решения с использованием технологии VDSL2, установку собственного оборудования и создания канала связи между зданиями силами школы, с использованием кабельной инфраструктуры ОАО «СЗТ».
3. Кафедре общей физики ГОУ ВПО «Поморский государственный университет имени М.В. Ломоносова» за предоставленное измерительное оборудование для проведения исследования состояния телефонных линий.

У нас всё получилось! Ура! И ещё раз спасибо всем, кто помогал нам! С наступающим Новым годом!

Аспирант кафедры общей физики ПГУ,
специалист по УМР 2 категории
Наговицын Игорь Александрович
